Saber cómo funciona una transmisión manual es fundamental tanto para los profesionales del taller como para cualquier persona que maneje un coche con caja manual. Este sistema mecánico permite al conductor tener el control total sobre la relación de transmisión, eligiendo manualmente la velocidad adecuada a través de la palanca de cambios.
A diferencia de las transmisiones automáticas, la transmisión manual requiere que el conductor utilice el embrague para cambiar entre marchas, sincronizar el movimiento del motor con las ruedas y optimizar el rendimiento y el consumo de combustible.
En El Profe creemos que conocer este mecanismo es importante, pues permite detectar fallas, diagnosticar problemas y elegir refacciones adecuadas. Este conocimiento es vital para talleres mecánicos, especialistas en transmisiones y para los conductores que desean mantener su auto en buen estado.a
¿Qué es una transmisión manual y cómo se compone?

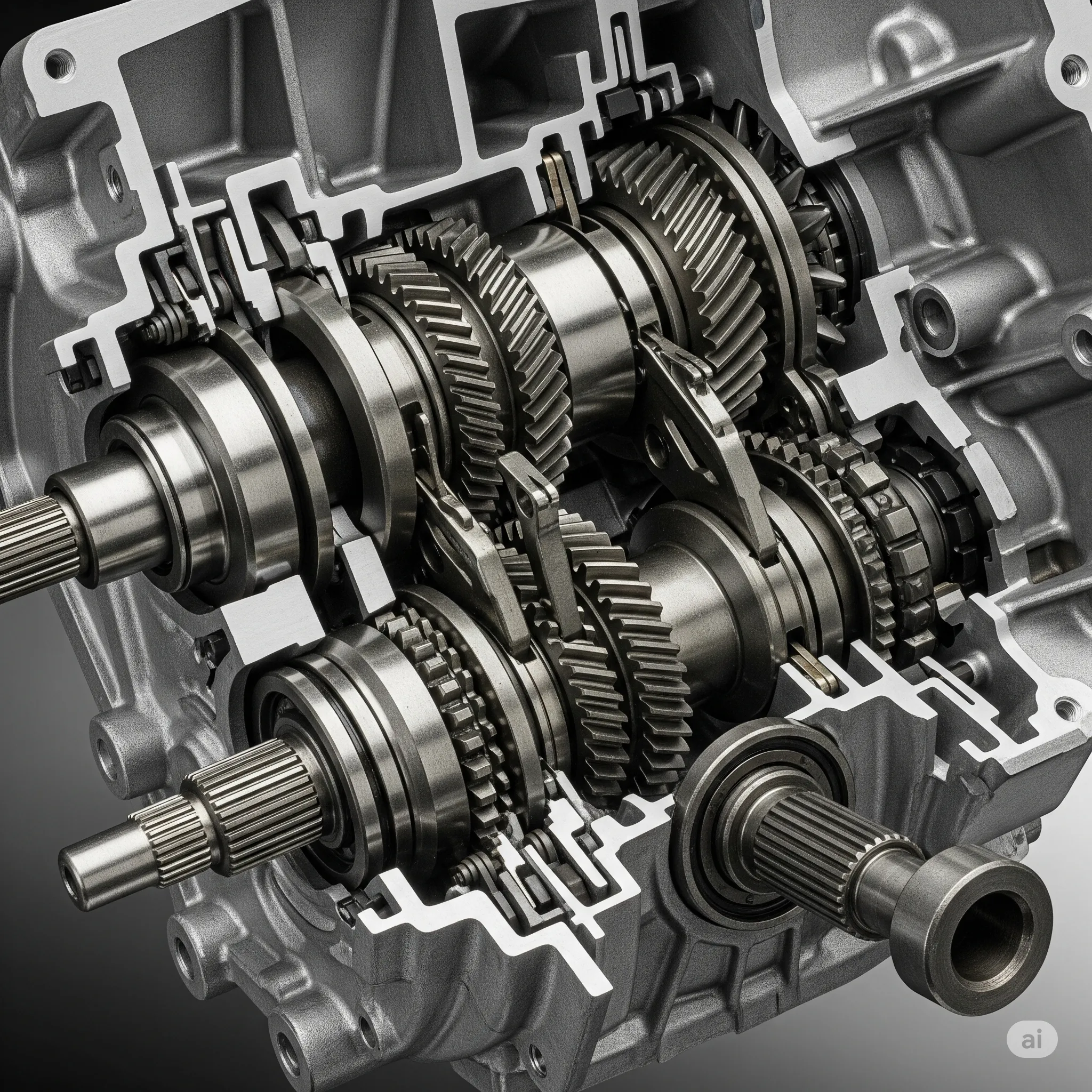

Una transmisión manual es un sistema mecánico que transmite la energía del motor a las ruedas utilizando una caja manual que contiene diferentes engranajes helicoidales. La función principal de este sistema es permitir al conductor modificar la relación de transmisión, ajustando la fuerza y la velocidad del vehículo.
Componentes de la transmisión manual
- Caja manual: Contiene los engranajes que determinan la velocidad y torque.
- Volante motor: Conecta el cigüeñal al embrague, permitiendo transferir el movimiento rotatorio.
- Sincronizadores: Facilitan la transición suave entre marchas.
- Selector de marcha: Mecanismo que conecta la palanca de cambios con los engranajes.
- Engranajes helicoidales: Engranajes de dientes inclinados que ofrecen una transición suave y silenciosa.
Cada uno de estos componentes tiene un rol vital en cómo funciona una transmisión manual, permitiendo que el conductor adapte el coche a diferentes condiciones de manejo.
El papel del embrague en la transmisión manual
Para entender cómo funciona una transmisión manual, es imprescindible comprender la función del embrague. Este componente actúa como un puente entre el volante motor y la caja manual. Cuando el conductor pisa el pedal del embrague, desconecta el motor de la transmisión, permitiendo cambiar de marcha sin dañar los componentes.
1. El conductor pisa el pedal del embrague
El proceso inicia cuando el conductor presiona el pedal del embrague, también conocido como clutch. Este pedal, ubicado en la parte más a la izquierda del área de los pedales, está conectado mecánica o hidráulicamente al sistema de embrague.
Cuando el conductor lo pisa, se interrumpe temporalmente la conexión entre el motor y la caja de cambios, permitiendo que el motor siga funcionando sin transmitir fuerza a las ruedas. Este paso es crucial porque evita que los engranajes de la transmisión se dañen al intentar cambiar de marcha con los componentes aún acoplados.
2. El disco de embrague se desacopla del volante motor
Al presionar el pedal del embrague, se activa el sistema de desembrague, que incluye el plato de presión, el collarín de empuje y el disco de embrague. Específicamente, lo que ocurre es:
- El collarín de empuje presiona los resortes del plato de presión.
- Esto libera la presión sobre el disco de embrague, que está montado entre el volante del motor y el plato de presión.
- Como resultado, el disco se desacopla del volante motor, deteniendo la transferencia de torque desde el motor hacia la transmisión.
Este paso crea una breve «zona neutral» entre el motor y la transmisión, permitiendo cambiar de marcha sin que los engranajes sufran fricción o daño.
3. El conductor acciona la palanca de cambios
Con el embrague desacoplado, el conductor puede mover la palanca de cambios (o palanca de velocidades) hacia la velocidad deseada. Esta palanca está conectada a un sistema de varillas, cables o mecanismos internos que actúan directamente sobre el selector de marchas dentro de la caja de transmisión.
Durante este paso, el conductor elige manualmente:
- Subir de marcha, para ganar velocidad con menor esfuerzo del motor.
- Bajar de marcha, para aumentar la fuerza o desacelerar el vehículo.
- Colocar la marcha en neutral o reversa, según sea necesario.
4. El selector de marcha acciona los engranajes necesarios
Cuando la palanca se mueve, el selector de marchas dentro de la transmisión acciona un sistema de piñones y sincronizadores:
- Los sincronizadores igualan las velocidades entre los engranajes seleccionados para permitir un acoplamiento suave.
Una vez igualadas las velocidades, los engranajes se acoplan, estableciendo una relación de transmisión específica entre el motor y las ruedas.
Cada marcha está compuesta por un par de engranajes de diferente tamaño. Por ejemplo:
- Marchas más bajas (1ª o 2ª) tienen engranajes grandes que proporcionan mayor torque pero menor velocidad.
- Marchas más altas (4ª, 5ª o 6ª) tienen engranajes más pequeños que permiten mayor velocidad con menor torque.
5. El pedal del embrague se suelta y se transfiere nuevamente la potencia del motor
Una vez que los engranajes han sido seleccionados y acoplados correctamente, el conductor suelta progresivamente el pedal del embrague.
Este movimiento permite que el disco de embrague vuelva a presionar contra el volante motor, reestableciendo el contacto entre el motor y la transmisión. Como resultado:
- La potencia del motor vuelve a transmitirse a las ruedas motrices a través del sistema de transmisión.
- El vehículo continúa su marcha en la nueva velocidad seleccionada, ya sea acelerando o desacelerando, según la relación de engranajes elegida.
Es importante soltar el pedal de forma gradual para evitar sacudidas o daños, especialmente en las marchas más bajas.
Este proceso ocurre en segundos, pero es fundamental para una conducción eficiente. La falta de sincronización puede generar desgaste o daños graves.
Cómo se realiza un cambio de velocidad (marcha)
Los cambios de velocidad en una transmisión manual requieren precisión. La palanca de cambios mueve el selector de marcha, que a su vez mueve los sincronizadores para acoplar el engranaje correspondiente. Estos sincronizadores igualan la velocidad entre el engranaje y el eje para evitar daños.
Cambiar a reversa
- La marcha atrás requiere que el vehículo esté completamente detenido.
- En la mayoría de los modelos, se utiliza un engranaje adicional sin sincronizador.
- Un mal cambio puede generar ruido o golpeteo.
El diseño de los engranajes helicoidales permite una operación suave en las marchas hacia adelante, pero en la marcha atrás a menudo se usa un engranaje recto, generando más ruido.
Este sistema de relación de transmisión progresiva permite al conductor mantener el control del rendimiento del vehículo.
Ventajas y desventajas de una transmisión manual
Cómo funciona una transmisión manual influye directamente en la experiencia de manejo. Estos son algunos puntos clave para conductores y talleres:
Ventajas
- Mayor control: El conductor decide cuándo y cómo cambiar.
- Menor costo de mantenimiento: En general, las cajas manuales son más económicas de reparar.
- Consumo de combustible: En condiciones ideales, consume menos combustible que una automática.
Desventajas
- Curva de aprendizaje: Requiere coordinación entre embrague y palanca de cambios.
- Mayor esfuerzo: Especialmente en tráfico pesado o pendientes.
- Desgaste por mal uso: Un uso incorrecto del embrague puede generar fallas prematuras.
¿Por qué entender su funcionamiento puede ahorrarte tiempo y dinero?
Conocer cómo funciona una transmisión manual permite realizar diagnósticos certeros y ahorrar en reparaciones innecesarias. Tanto los talleres como los conductores se benefician de entender:
- Cuándo cambiar el embrague.
- Qué hacer ante una marcha atrás que no entra.
- Por qué la palanca de cambios está floja o dura.
- Cómo detectar fallas en el selector de marcha o en los sincronizadores.
Esto ayuda a elegir refacciones adecuadas y evitar reemplazos innecesarios. Un conductor informado también puede cuidar mejor su sistema mecánico.
Comprender tu transmisión para tomar mejores decisiones
Saber cómo funciona una transmisión manual no es solo para expertos. Tanto si eres un mecánico profesional como si simplemente quieres cuidar mejor tu coche, este conocimiento te permite:
- Detectar fallas a tiempo.
- Explicar problemas de forma clara a tu mecánico.
- Elegir refacciones compatibles.
- Ahorrar en reparaciones y extender
